12G-SDI 光纤延长器

CB-1120-TX / RX

CanaBridge 光纤延长器:CB-1120-TX/RX, 包括一组发射与接收单元。通过LC 接口实现单模光纤传输。这组套装为包含嵌入音频及元数据的12G-SDI 信号传输,提供了经济实用的解决方案,传输距离达10 公里。此外,发射端有SDI 环出,接收端为双SDI 输出。一个简单与智慧的解决方案,实现12G / 6G / 3G / HD / SD-SDI 的光传输。
特性与特长
  • 发射端 12G/6G/3G-SDI 输入与环出
  • 接收端双 12G-SDI 输出
  • 最高支持 12G带宽
  • SDI 输入端自适应 SD, HD, 3G, 6G, 12G-SDI
  • 10 公里传输距离
  • SFP/ LC 光纤收发器
  • SDI 均衡和时钟恢复
  • USB 电源
  • CB-1120 光纤延长器为包含发射端/ 接收端 的套件,支持单模LC 单一光纤连接。传输 距离达10 公里。该微型扩展方案支持所有 分辨率高达4K60p ( 最大带宽: 12Gbps) 的 SDI 格式以及音频和元数据。
参数
连接 发射端 SDI 视频输入 1 × SD/HD/3G/6G/12G-SDI (75Ω BNC)
发射端 SDI 环出 1×SD/HD/3G/6G/12G-SDI (75Ω BNC)
发射端 光输出 SFP 模组(LC) × 1
接收端 光输入 SFP 模组(LC) × 1
接收端 SDI 视频输出 2×SD/HD/3G/6G/12G-SDI (75Ω BNC)
功能和标准 光纤 模块 SFP 模组: 热插拔
连接器类型: LC
光纤类型: 单模
光波长: 1310nm
最大带宽: 12Gbps
光发射功率: -6~-2dBm
光接受灵敏度: -10dBm (最高)
单模最大传输距离 10 公里(12.5 英里), 12G(4K60p)
SDI 标准 SMPTE ST 259,
SMPTE ST 292-1,
SMPTE ST 424,
SMPTE ST 2081-1, ST 2082-1
DVB-AS
功能和标准 SDI 自适应 SD/HD/3G/6G/12G-SDI 输入端
SDI 视频速度 SD/HD/3G/6G/12G-SDI
SDI 均衡和时钟恢复
SDI 音频 支持内嵌 32 / 16 频道
电源 电源 微型 USB
功耗 2.0W (最大)
电压范围 USB 3.3-5.5V
物理参数 尺寸 72.4×41×24.6mm
净重 发射机:115g, 接收机:115g
毛重 960g
环境参数 工作温度 0~60摄氏度
存储温度 -30~70摄氏度
相对湿度 0%~90% 无结露

* 如以上信息出现变更,恕不另行通知。

相关产品

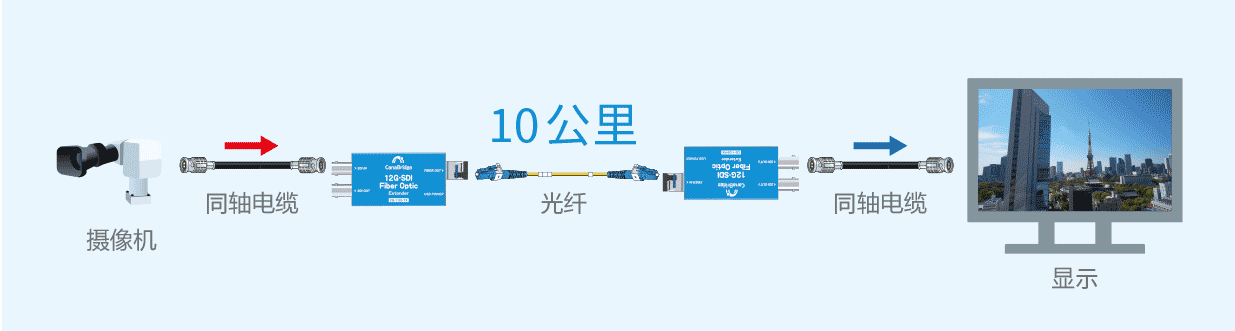

典型应用
