HDMI & AV to 3G-SDI
变频视频转换器

CB-2022

CB-2022 将HDMI 或AV 信号转换为SDI 信号之后输出到三个端口。输出格式包括直通,上/ 下变换,帧频切换和去隔行扫描。 可以将输入的AES / EBU 数字音频或模拟音频,嵌入到SDI 中输出。该设备还可以从HDMI 输入信号中提取音频信号,输出到AES / EBU 和模拟音频端口。所有这些功能的设置都可以通过侧板的DIP 开关轻松设定,或是通过USB 接口连接电脑实现。CB-2022 是您广播和AV 后期制作的理想选择。
特性与特长
  • 输入 : HDMI × 1,AV × 1,AES/EBU × 1,模拟音频 × 1(两路)
  • 输出 : 3G-SDI × 3,AES/EBU × 1,模拟音频 × 1(两路)
  • 上 / 下变换和帧频切换
  • 支持 AES/EBU数字音频或模拟音频加嵌和解嵌
  • 输入信号自动检测与配置
  • 电源和信号锁定的 LED指示灯
  • 通过 DIP开关轻松控制
  • 通过 USB 连接,实现电脑外部控制
  • 螺纹锁紧电源接头
  • 用于壁挂的可拆卸支架设计
  • 您可以简单的通过侧板DIP开关设定设置,而不需要另外的编程工具。这在户外应用中非常方便。您也可以通过USB 连接,使用计算机对CB-2022 进行设置。也可以用这个方法对固件进行升级。
  • CB-2022 可以将转换后的SDI信号通过三个带独立缓冲的输出端口传输到三个不同的设备上,从而在长距离传输中保持稳定的信号质量
参数
连接 HDMI 视频输入 1 × HDMI A 类
AV 输入 1 × 3.5mm 接口
SDI 视频输出 3×SD/HD/3G-SDI(75Ω BNC)
AES/EBU 数字音频输入 1 × 1/4” (6.35mm) TRS 接口
模拟音频输入(2 路) 1 × 3.5mm 接口
升级和配置 Micro USB
AES/EBU 数字音频输出 1 × 1/4” (6.35mm) TRS 接口
模拟音频输出(2 路) 1 × 3.5mm 接口
功能和标准 HDMI 输入格式 1080p 50/59.94/60
1080p 23.98/24/25/29.97/30
1080i 50/59.94/60
720p 50/59.94/60
720p 23.98/24/25/29.97/30
576p 50
576i 50
480p 59.94/60
480i 59.94/60
HDCP HDCP 信号无法通过
HDMI 色域和精度 RGB 4:4:4
YCbCr 4:2:2
YCbCr 4:4:4
功能和标准 SDI 输出格式 1080p 50/59.94/60
1080p /23.98/24/25/29.97/30
1080i 50/59.94/60
720p 50/59.94/60
720p 23.98/24/25/29.97/30
625i 50
525i 59.94
SDI 标准 SMPTE ST 259,
SMPTE ST 292-1,
SMPTE ST 424
SDI 色域和精度 YCbCr 4:2:2
SDI 视频码流 SD/HD/3G-SDI
AV 输入格式 NTSC, PAL
模拟音频输入 5dBu(最大)
模拟音频输出 0dBu(最大)
电源 电源 螺纹锁紧连接器
功率 6W(最大)
电压范围 DC 6-15V

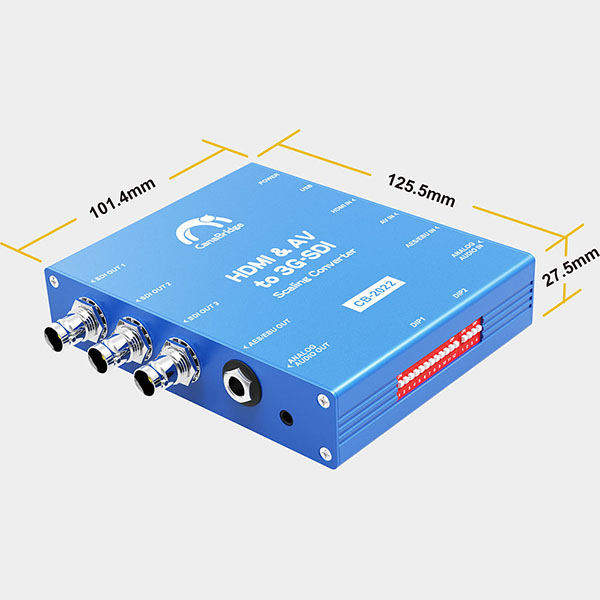

物理规格 尺寸 125.5×101.4×27.5mm
净重 310 克
毛重 995 克
环境规格 工作温度 0~40 degC
贮存温度 -30~70 deg C
相对湿度 0%~90% 不结露

* 本文件中的信息如有更改,恕不另行通知。

相关产品
典型应用

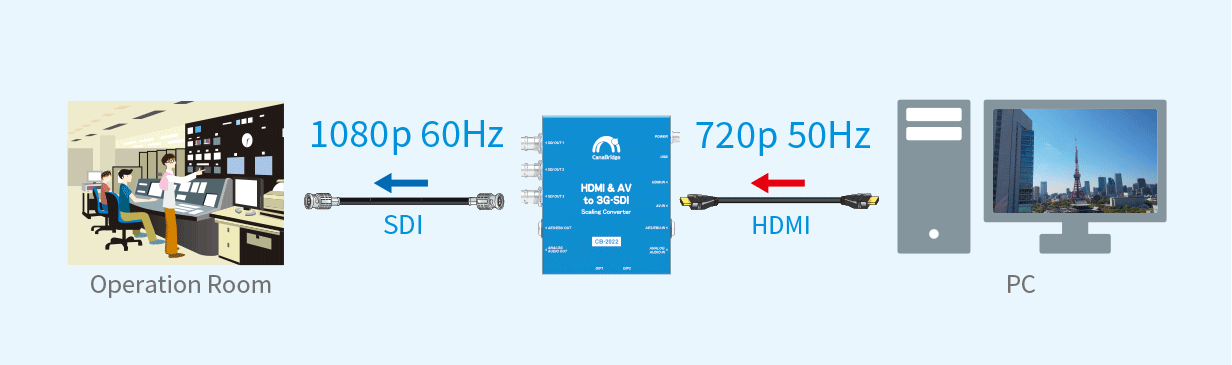

CB-2022 可以将HDMI 或AV 信号上变换达1080p 60Hz 的SDI 信号。 输出格式包括直出,上/ 下变换,帧频切换和去隔行扫描

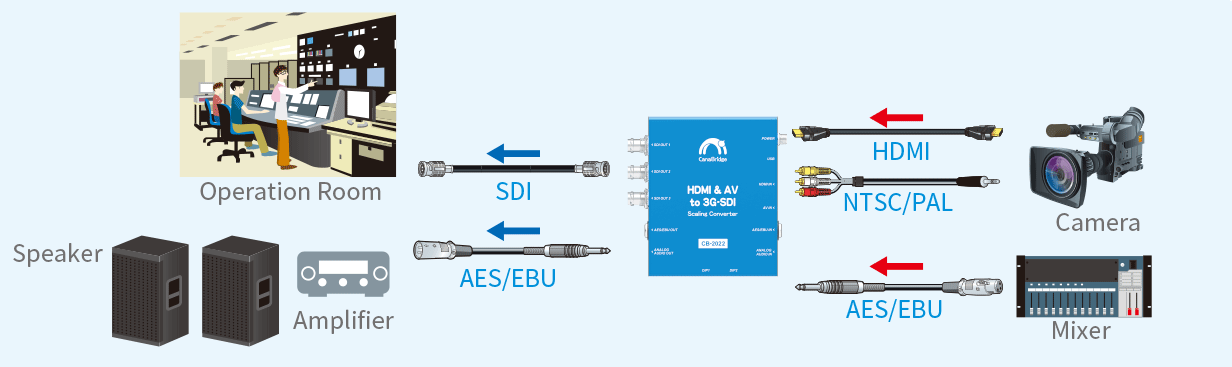

HDMI 的音频、单独输入的AES / EBU 或模拟音频信号, 都可以嵌入 SDI 输出。此外,HDMI 的音频也可以通过AES / EBU 和模拟音频端口输
